一、Stewart工業測試運動平臺
在當今競爭激烈的工業環境中，定位精度早已成為制造、質量控制和科學研究領域的一項基本要求。傳統的測試與校準方法在面對多軸運動或復雜的動態條件時，得到的結果往往不夠準確。此時，Stewart平臺應運而生，作為一款優秀的工具，它為實現計量測試的無與倫比的準確性和多功能性提供了全新方案。憑借其獨特的六自由度并聯結構，Stewart平臺能夠?yàn)楣I(yè)設備與精密組件的性能驗證提供所需的保障，在日常工作和實驗中也能展現出極高的精度與靈活性。南京全控將深入探討Stewart平臺如何顯著提升工業計量中的精度測試水平，詳細解析其核心優勢、關鍵行業應用場景，并為選型決策提供重要的考量維度。
二、了解Stewart平臺
Stewart平臺，本質上是一種六個作動器并聯構成的高精度運動控制平臺。這些作動器的兩端通過如虎克鉸鏈或球鉸鏈的活動關節，分別連接上方的移動平臺和下方的固定基座。這種并聯架構讓Stewart平臺確保了運行穩定性，也能有效抵抗負載和外部干擾。
Stewart平臺的結構設計要素，包括其外部幾何構型與制造材料選擇，均影響設備整體剛度性能。這些設計參數需根據具體應用需求和項目目標進行針對性優化，針對特定工況，平臺的外形與材料亦需進行相應適配。
Stewart平臺具備六自由度(X，Y，Z軸平移及Rx，Ry，Rz軸旋轉)高精度運動控制與定位能力。其在限定工作空間內靈活實現任意目標位姿的精確定位，是工業測試應用的核心基礎功能之一。
三、計量精度測試中出色表現
Stewart平臺在計量精度測試領域的卓越性能，源于其獨特的設計理念與結構特性：
1.協同定位：
Stewart平臺的核心優勢，在于可同時高精確控制所有六個運動軸。這種能力使得平臺能夠?qū)y(cè)試對象或傳感器精確定位，為全方位、無死角的精度測試提供了基礎。
2.精度與可重復性：
并聯運動學優勢：與串聯機械臂相比，Stewart平臺的并聯結構帶來了更高的剛度，有助于提升定位精度，也能抑制運動過程中產生的些許誤差。
先進驅動與控制：精度通常由電缸(或液壓缸)和精密的閉環控制算法共同保障，兩者確保著運動指令被正確執行且可多次重復。
3.剛度與負載：
并聯的結構賦予了Stewart平臺極高的剛度，這個剛度可以保證測試結果的真實性，將誤差限定在最小的范圍以內，能夠精確的操作或承載重型工業部件等測試設備，還能確保在測試的過程中避免如慣性力引起的平臺偏轉。
4.動態運動模擬：
Stewart平臺可以模擬復雜工況。精確復現各種復雜運動軌跡，生成的相關仿真數據，為評估設備或組件在動態條件下的性能與精度提供了關鍵依據。
5.開放平臺與高度適應性：
Stewart平臺的開放式設計是其多功能性的關鍵。其上方的移動平臺和底部的固定平臺為各種精密測量傳感器(如激光跟蹤儀、坐標測量機CMM探頭、光學編碼器、力傳感器)和定制化的測試夾具提供了可靠的安裝基礎，顯著提升了測試系統的配置靈活性。
正是憑借這五大核心優勢——協同定位、精度與重復性、優異剛度、動態模擬能力和高度適配性——Stewart平臺在現代工業計量與測試領域，已成為實現高精度、高剛度、高動態性能要求的關鍵技術解決方案。
四、工業計量精度測試中的關鍵應用
Stewart平臺的高精度、高剛度和良好動態性能，使其在工業計量領域具有重要應用價值，具體包括：
1.傳感器校準與特性分析：
激光掃描儀/光學傳感器：
通過驅動傳感器沿既定的精確路徑運動，動態記錄其在不同位置、角度和條件下的測量誤差，為后續軟件補償提供依據，并評估傳感器性能極限。
坐標測量機(CMM)探頭：
利用平臺電缸的靈活性以及多角度多姿態的精確定位的能力，將已知幾何形狀的標準件以各種復雜角度呈現給探頭，實現對探頭空間測量精度的系統性標定。
2.組件對準與定位穩定性驗證：
高精度部件驗證：
在生產制造如航空航天關鍵零件、精密光學元器件、機器人的夾爪等對精確度有極高要求的部件時。平臺可在模擬實際工作負載或特殊條件下，利用Stewart精度高動態性能強的特點，進行精準的控制，平臺可覆蓋從制造過程到最終檢驗的全流程，在高精度動態控制下，對關鍵部件的位置與角度進行可靠驗證與精確評估。
抗干擾能力測試：
針對精密科學儀器、半導體制造設備等對位置信息及其他關鍵數據有嚴格要求的裝備，Stewart平臺能夠主動引入可控的模擬振動，測試其在受干擾環境下精確定位的能力。
3.機器人標定與性能驗證：
運動學誤差映射與補償：
通過高精度測量工業機器人末端執行器的實際運動軌跡與理論指令軌跡之間的偏差(包括定位精度、姿態誤差等)，Stewart平臺可以精準量化運動誤差，為機器人誤差補償算法提供數據基礎，并支撐閉環精度優化。
關鍵任務路徑精度測試：
復現機器人高精度裝備/加工任務的空間軌跡，系統性評估其軌跡跟蹤精度與重復定位精度。
4.多軸機床空間誤差標定：
Stewart平臺搭載激光跟蹤儀等計量裝備，在機床整個工作空間內移動，測量并記錄直線、垂直、角度等方面的誤差。構建機床空間誤差模型。
5.精度評估的振動與環境模擬：
地震模擬：
精確模擬地震引起的復雜振動環境，測試橋梁支座、建筑結構部件、精密儀器等在極端條件下的響應，可以在安全可控的環境中評估并優化結構，同時標定精密儀器的關鍵運行參數。
海洋環境模擬：
海上多變復雜的天氣會帶來不同的海浪變化，部分船只的設備需要經過多次測試才能投入正式使用，靈活的Stewart平臺可以完美的復現復雜的海浪變化，并通過算法始終讓平臺保持在水平的臺面。目前關于模擬海浪動態環境方面的應用正日益受到廣泛關注，成為當前工程測試領域的熱點方向。
五、案例研究
1.LuxPlat?自平衡平臺在海運、災區救援等領域廣泛應用，其響應速度快慢及控制精度高低將直接影響財產和生命安全，因此多年來已有眾多學者開展了相關研究。其中六自由度自平衡平臺因具有自由度多、剛度高、精度高、承載能力強以及可模塊化生產等優點被廣泛使用?，F(xiàn)有的自平衡平臺大多是基于脈沖控制或CAN總線實現通信，控制算法采用PID實現，存在響應速度慢、控制精度低等問題，難以滿足目前對海運質量提出高要求的需要，我們采用EtherCAT總線的方式，其數據傳送能力強、技術成熟度高、開發成本低等優點，受到工業控制現場總線領域的廣泛關注，已成為全球公認的標準，應用日趨廣泛。我司在六自由度自平衡平臺基礎上，采用EtherCAT總線將上平臺和下平臺安裝的陀螺儀數據實時讀入TwinCAT主站，采用自抗擾控制策略平臺進行精確控制，并對實驗平臺進行實驗驗證，結果證明了Stewart平臺控制的有效性。
2.LuxPlat?公共安全平臺，定制5*8米超大艙體，容納50人進行疏散演練。艙體內部可增加定位隔板，將空間分割成多塊區域。同時艙體兩側具備開放式移門，便于上下乘客。項目同時搭建兩套大規格舷梯，方便乘客從兩側登入。平臺本體部分采用國際最先進的Stewart結構形式，是國內少有的規格尺寸，在滿足50人和艙體重量的同時，還具備大轉角的結構參數。具有應對各類災難應急模擬演練的功能，對于科研以及各項試驗有非常重大的輔助功能。

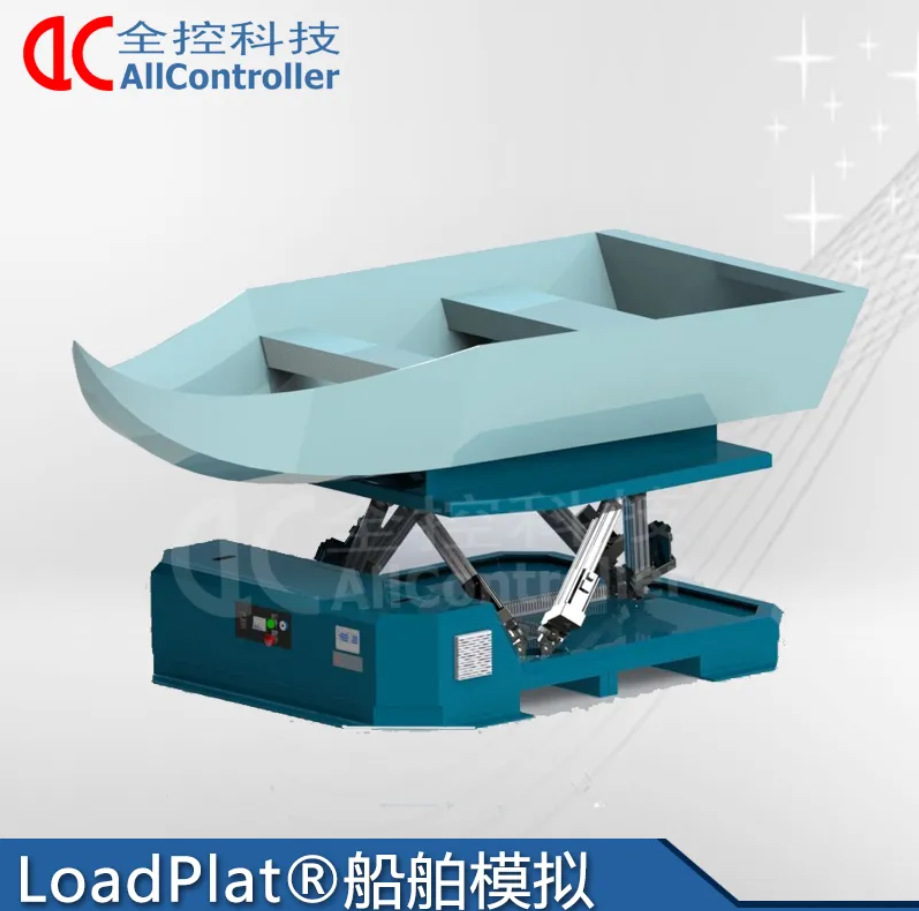

3.LuxPlat?船舶模擬臺作為并聯機器人的一種，其發展迅速、應用廣泛，它能夠在實驗室將船舶在海洋中的搖擺姿態模擬出來，可以將艦載武器、設備、儀器等放在六自由度船舶運動模擬試驗臺上進行陸地試驗，驗證艦載武器、設備或儀器等的可靠性，減少海上試驗風險和次數，從而降低武器、設備或儀器等的試驗成本和研制周期。針對LuxPlat?船舶模擬臺的使用環境和特殊的升沉幅度要求，同時考慮到系統的可靠性，對LuxPlat?船舶模擬臺進行了總體設計、機械系統和控制系統設計。根據LuxPlat?船舶模擬臺的總體設計要求、性能指標要求及接口要求等，采用Stewart六自由度平臺結構的方案，對整個六自由度船舶運動模擬試驗臺進行了總體設計;對機械系統進行了誤差建模和有限元分析，并對主要元器件如升降機、電動缸等進行選型計算;對控制系統進行了運動學、幅頻特性、相頻特性分析，并利用C#編寫運動控制程序、姿態解算程序及管理界面程序等。最后，利用?？怂箍档娜S激光測量系統對六自由度船舶運動模擬試驗臺的定位精度和重復定位精度進行了測試，測試結果滿足試驗臺的性能指標要求。
六、選擇適合您需求的 Stewart 平臺
在工業研發與高端測試領域，選擇適配性強的Stewart平臺對實驗的可行性、數據的可靠性乃至最終產品性能具有關鍵影響。為確保平臺與應用精準匹配，建議優先評估以下參數：
1.有效載荷能力：
明確被測試物體總重量，所選平臺的承載能力不僅能滿足靜態負載，也能滿足動態測試的要求。
2.運動范圍：
明確項目所需的最大位移和旋轉角度。Stewart平臺的核心是在緊湊空間內提供大角度姿態調整和精確定位，尤其適用于空間受限且對精度、剛度和動態響應要求嚴格的場景。
3.精度與分辨率：
作為計量測試的基礎，需要關注：平臺的定位精度、重復定位精度和運動分辨率。需要核實制造商提供的實測性能數據，確保滿足特定測試任務的精度要求。
4.控制系統與軟件集成：
優先選擇支持開放API接口的平臺至關。開放接口支持平臺與現有計量軟件、仿真環境或自動化工作流的集成，提升系統兼容性與工作效率。
5.定制能力：
工業應用常存在非標準工況，超出標準產品范圍。評估廠商在特殊尺寸、極端負載、特定運動軌跡的定制化工程能力。確認其提供完整解決方案(包括設計、制造)的能力。
6.廠家服務：
在滿足上述核心參數的基礎上，選擇具備深厚技術實力與完善服務保障的合作伙伴至關重要，南京全控憑借其工程經驗與技術實力，致力于項目的研發與測試環節，提供優質Stewart平臺及長期技術支持和服務保證。
我們專注于定制化工程實現，從安裝調試、操作培訓到快速故障響應與備件供應，南京全控完善的服務體系確保您的設備持續穩定運行。可靠、專業且及時的技術支持與終身維護服務也是長期投資價值的保障。
七、結論：精密測試的未來
Stewart平臺憑借其優異的性能與廣泛的應用適應性，已經成為現代工業計量測試的關鍵組成部分。從實驗室概念發展至今，歷經數十年技術沉淀，近年來在智能制造和工業4.0發展的推動下，Stewart平臺技術取得了顯著進展。南京全控始終致力于技術創新與工程實踐。我們匯聚專業研發團隊，具備成熟的定制化開發能力，專注應對復雜多樣的工程需求，我們期待與您協作。
